Het JLD-Klapanker

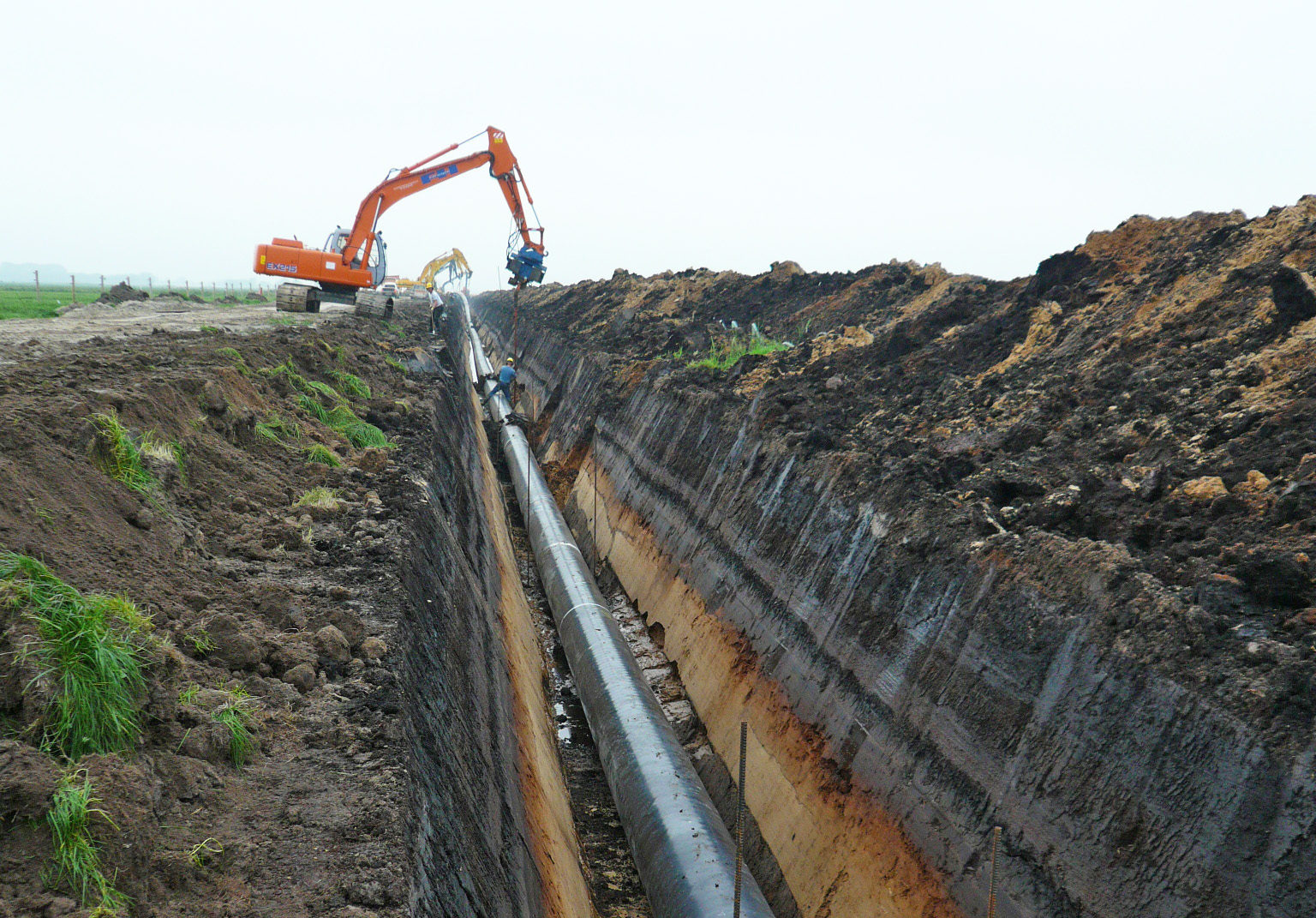

Het JLD-Klapanker is een mechanisch grondanker met uitgebreide constructieve toepassingsmogelijkheden voor grondverankering in de civiele-, utiliteits- en maritieme industrie. Aan de hand van de ankerkracht en grondgegevens (sonderingen) kan voor nagenoeg elke situatie een passend ontwerp worden gemaakt, geleverd en eventueel door ons geplaatst.
Wat zijn de voordelen van een Klapanker?
Minimale grondverstoring- Makkelijk aan te brengen óók op locaties waar weinig ruimte beschikbaar is
- Ankersysteem uit te rekenen op de gewenste levensduur
- Afwerking klapankerblad: behandeld / thermisch verzinkt
- Lage CO2 uitstoot
- Weinig overlast voor omgeving en omwonende
- Het klap anker is nagenoeg direct belastbaar
Efficiënte oplossingen
Klapankers zijn de ideale oplossing voor het snel en betrouwbaar verankeren van constructies die extra ondersteuning nodig hebben. Het type JLD-klapanker wordt bepaald aan de hand van de op te stellen berekening die overeenkomstig aan de CUR-166 wordt opgesteld. Met deze JLD-klapankers en soepele installatie hebben wij aandacht voor de natuur, milieu en de omgeving. Een minimale uitstoot en een optimaal resultaat.
Hoe werkt het klapanker?
Het JLD-Klapanker biedt ten opzichte van andere systemen als voordeel, dat de ankerkracht dankzij het mechanisme van aanbrengen en kantelen “zonder grondverstoring” wordt bereikt. Om zekerheid te krijgen over de houdlast van de JLD-Klapankers, kunnen er op de ankers controleproeven worden uitgevoerd overeenkomstig het JLD-Spanprotocol.

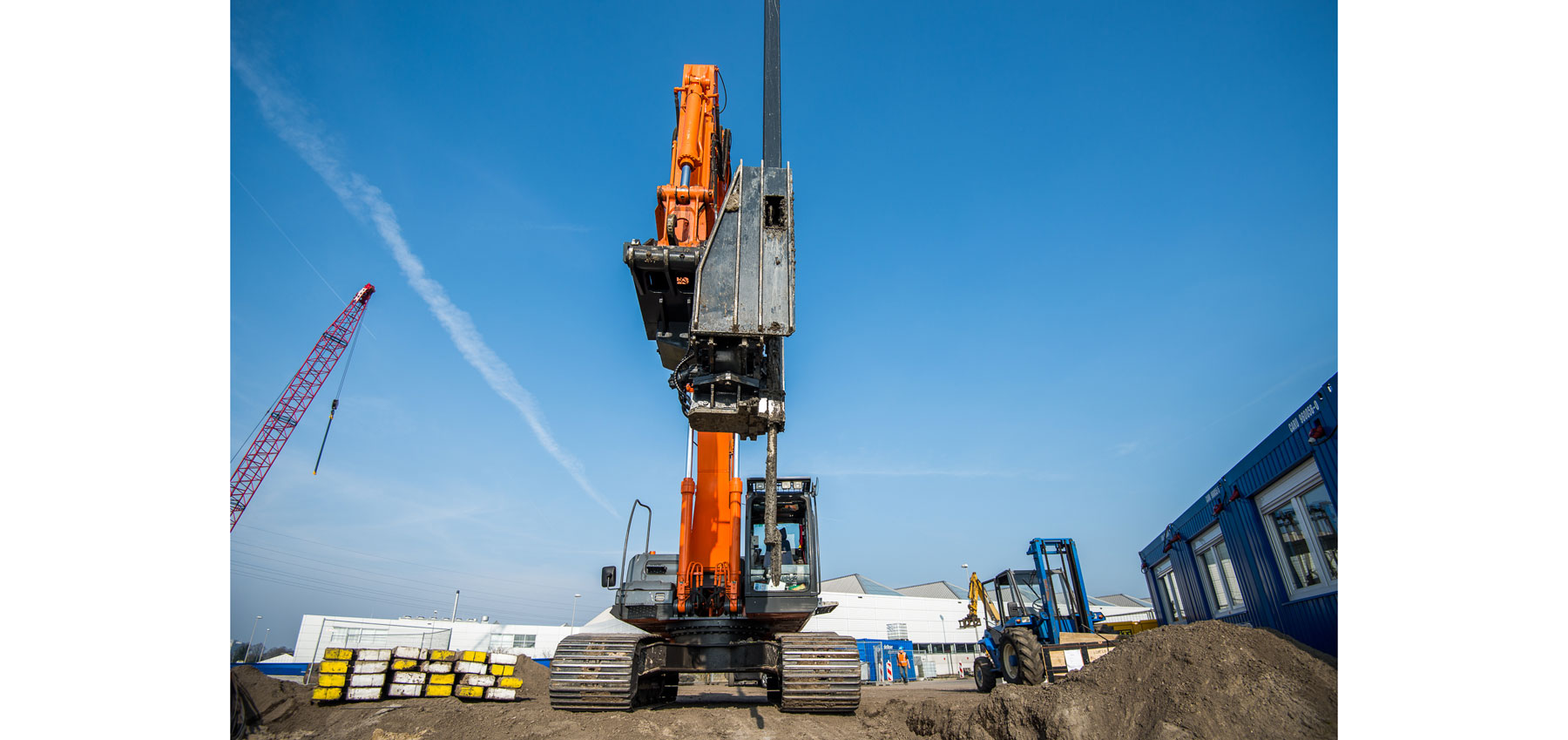

- 01 |Draai de ankerstang in het klap anker en tril het anker door middel van de drijfstang naar de juiste diepte.
- 02 |Verwijderen de drijfstang uit het anker.
- 03 |Klap het anker door het terugtrekken van de ankerstang.
- 04 |Breng het anker op de gewenste voorspanning.
Berekening
De JLD-klapankers worden berekend overeenkomstig de landelijk geldende normen. Voor Nederland is de CUR 166 van toepassing. Download hier uw rekenblad.
Verschillende type ankers:
Welk Anker is geschikt voor jouw project? Bereken dit met het rekenblad en bestel via de tool. Klik op het type anker voor meer informatie over het product.
| Anker type | Breedte (mm) | Lengte (mm) | Hoogte (mm) | Oppervlakte (mm2) | Breuksterkte (kN) | Vloeisterkte (kN) |
|---|---|---|---|---|---|---|
| JLD 1.0 | 31 | 121 | 48 | 3.097 | 20 | 16 |
| JLD 1.2 | 45 | 159 | 71 | 6.500 | 45 | 31 |
| JLD 1.4 | 89 | 295 | 102 | 21.932 | 120 | 92,3 |
| JLD 2.2 | 178 | 386 | 112 | 48.580 | 220 | 165 |
| JLD 2.4 | 318 | 437 | 112 | 93.820 | 220 | 165 |
| JLD 2.6 | 400 | 445 | 138 | 156.780 | 220 | 165 |
| JLD 2.8 | 470 | 676 | 132 | 231.878 | 220 | 165 |
| JLD 4.2 | 356 | 660 | 196 | 189.930 | 450 | 338 |
| JLD 4.4 | 480 | 660 | 220 | 238.312 | 450 | 338 |
Van een Anker een systeem maken:
Om het anker systeem compleet te maken bieden wij Anker toebehoren aan, klik hier voor de toebehoren.
Wat zijn de toepasbare ankerstaven
De Ankers worden aangeboden in combinatie met draadeinde ‘Metrische of Gewi’, en toebehoren (afhankelijk van het project). Hieronder zijn de mogelijke combinaties weergegeven:
| Type Metrisch (behandeld staal) | Type Gewi (onbehandeld staal) | ||
|---|---|---|---|
| JLD 1.0 | M10 | ||
| JLD 1.2 | M12 | ||
| JLD 1.4 | M16 | Gewi 16 T | |
| JLD 2.2 | M16, M20, M24 | Gewi 16T, 20T, 25T | |
| JLD 2.4 | M16, M20, M24 | Gewi 16T, 20T, 25T, 25 TR | |
| JLD 2.6 | M16, M20, M24 | Gewi 16T, 20T 25T, 25 TR | |
| JLD 2.8 | M16, M20, M24 | Gewi 16T, 20T 25T, 25 TR | |
| JLD 4.2 | Gewi 25T, 25TR, 28TR, 30TR,35TR | ||
| JLD 4.4 | Gewi 25T, 25TR, 28TR, 30TR,35TR |
JLD tool
Een prijsopgave voor uw situatie aanvragen? Neem contact met ons op!
Binnen 24 uur een advies en prijsopgave.
